COMPUERTAS LÓGICAS

¿Qué son compuertas lógicas?

Son dispositivos que operan con los números binarios y funcionan igual que una calculadora, de un lado ingresas los datos y esta realiza una operación y finalmente se ve el resultado.

Pero los números binarios no representan mucho por si solos, necesitan tener un proceso y es ahí donde entran las compuertas lógicas.

Tenemos básicamente 7 compuertas lógicas disponibles:

Compuerta NOT:

Se trata de un inversor, es decir, invierte el dato de entrada a 1, obtendrás en su salida un 0 y viceversa, también dispone de una sola entrada.  Abajo encontraras su símbolo y su tabla de verdad.

Compuerta YES:

La compuerta lógica más simple es la compuerta "YES", puesto que la condición lógica de la entrada será la misma en la salida. Su utilidad se incrementa cuando cuenta con un control que activa y desactiva su salida, formando un BUS de datos, que veremos más adelante.

Compuerta OR:

Posee dos entradas como mínimo y la operación lógica, será una suma entre ambas, por ejemplo: x = a+b, así de sencillo.

Compuerta NOR:

Al igual que la compuerta OR esta posee dos entradas la diferencia es que esta es totalmente negativa, es decir, que si en la compuerta OR el resultado es de a+b=0, en NOR es igual a 1.

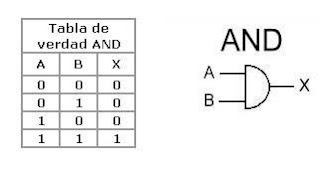

Compuerta AND:

Posee dos entradas como mínimo y su operación lógica es un producto entre ambas, es decir, que debemos multiplicar a con b.

Compuerta NAND:

Responde a la inversión AND, en su representación lógica se reemplaza la compuerta NOT por un circulo a la de la AND.

Compuerta XOR:

A diferencia de la compuerta OR, la compuerta XOR tiene una salida igual a "0" cuando sus entradas son iguales a 1.
Si se comparan las tablas de verdad de la compuerta OR y la compuerta XOR se observa que la compuerta XOR tendrá un uno ("1") en su salida cuando la suma de los unos "1" en las entradas sea igual a un número impar.

Compuerta XNOR:

Esta compuerta nos indica, mediante un lógico que su salida, cuando las dos entradas tienen el mismo estado.

Esta característica la hace ideal para su utilización como verificador de igual en comparadores y otros circuitos aritméticos.

Estas son las compuertas espero haber sido clara, por si tienen dudas dejos lo links de donde saque la informacion.
